Pachetul software Survex are inclus viewerul Aven. Acesta deschide modele 3D generate in formatul Survex – fisiere cu extensia .3d (corespondentul fisierelor .lox din pachetul Therion).
Aven este un utilitar similar cu Loch (Loch este instalat o data cu Therion si deschide fisierele .lox). Codul sursa Survex a stat la baza unor calcule intermediare facute intern de Therion in generarea hartilor/modelelor 3D pentru o buna parte a duratei proiectului Therion pana acum.
Fisierele .3d pot fi generate folosind Therion o data cu fisierele .lox prin adaugarea unei comenzi similare.

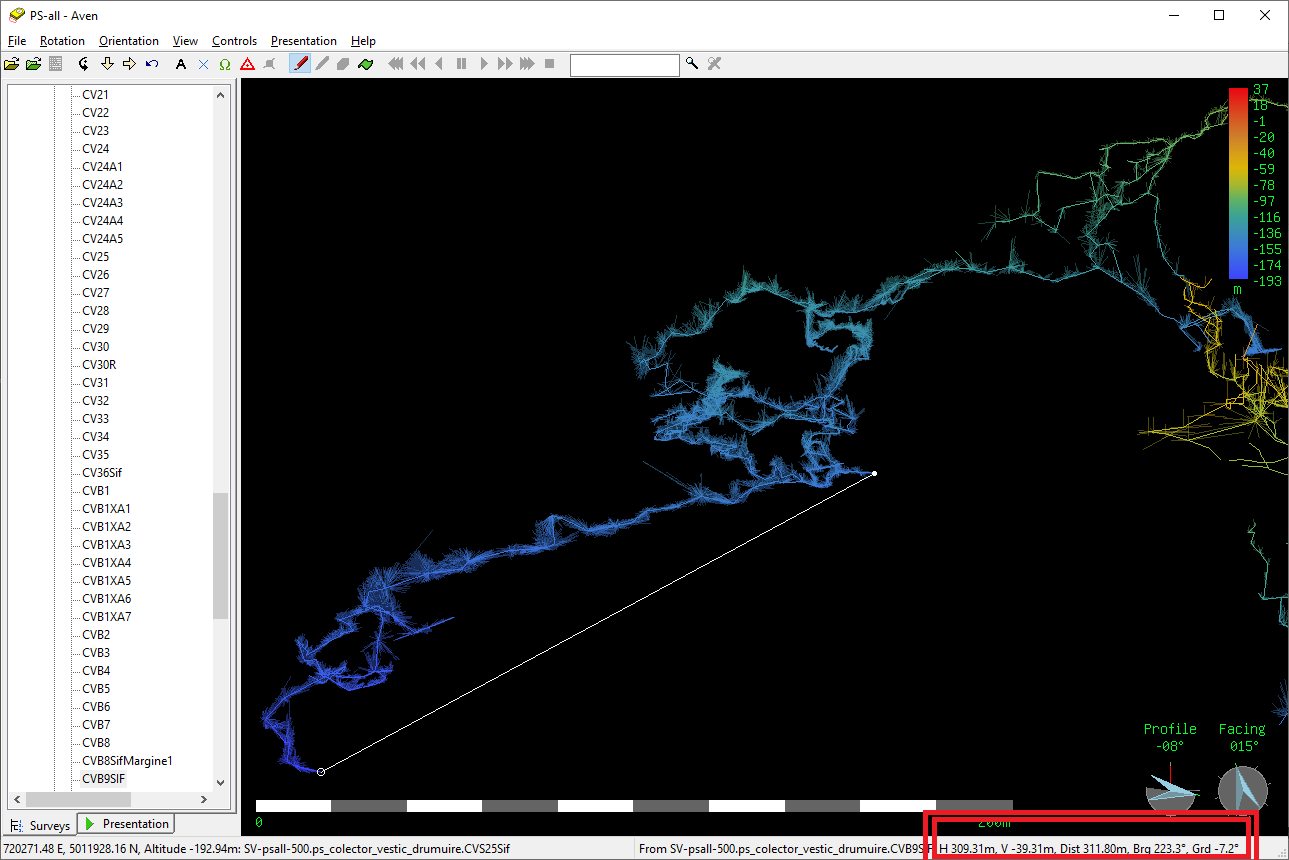

Desi Loch si Aven sunt similare, fiecare are niste puncte forte in vizualizarea si analiza modelelor 3D. Intre functiile deosebite de la Aven sunt posibilitatea a masura distanta dintre doua puncte(punctele pot fi vize sau capete de radieri) si alti parametri. Se poate masura distanta 3D/in spatiu, distanta proiectiei orizontale si cea verticala (diferenta de nivel), unghiul vertical facut de segmentul definit de cele doua puncte si unghiul orizontal (azimutul).
In analiza golurilor topografiate, unghiul vertical poate fi folosit (de exemplu) pentru a determina caderea medie pentru un activ / a unei galerii mai lungi; sau pentru determinarea inclinatiei stratificatiei sau a unei fisuri/falii daca se gasesc capete de masuratori care sa se alinieze potrivit. Se poate determina usor orientarea unei galerii folosind azimutul.

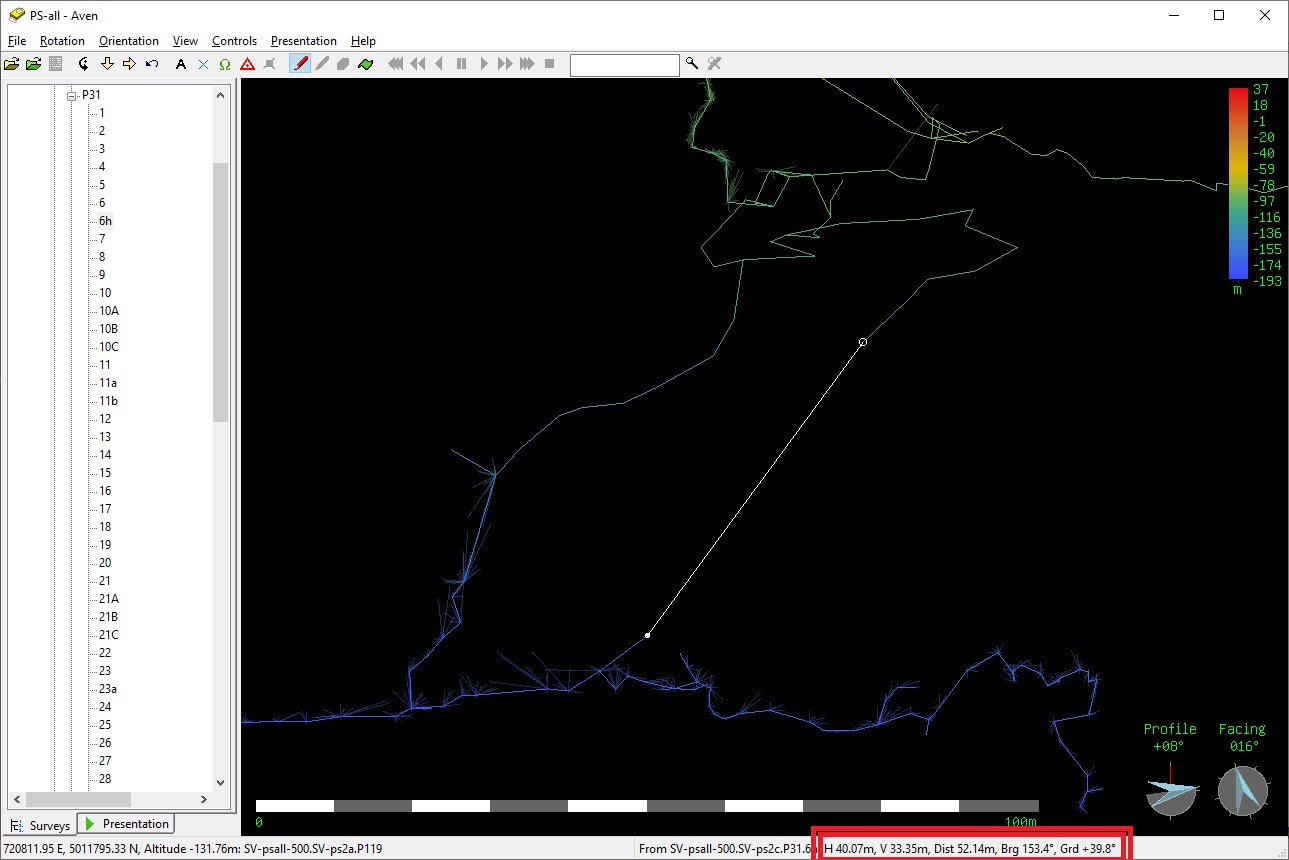

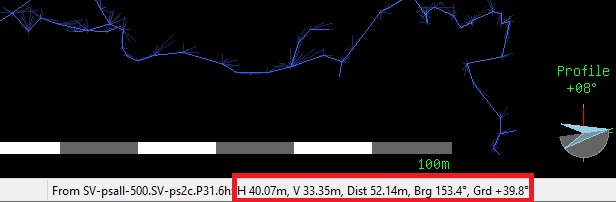

Pentru o masuratoare se da click pe un punct de viza sau pe un capat de radiere si dupa ce se misca cursorul apare segmentul alb si se poate pozitiona cursorul/pointerul pe alta viza sau radiere; informatiile despre segmentul curent apar in bara de jos.

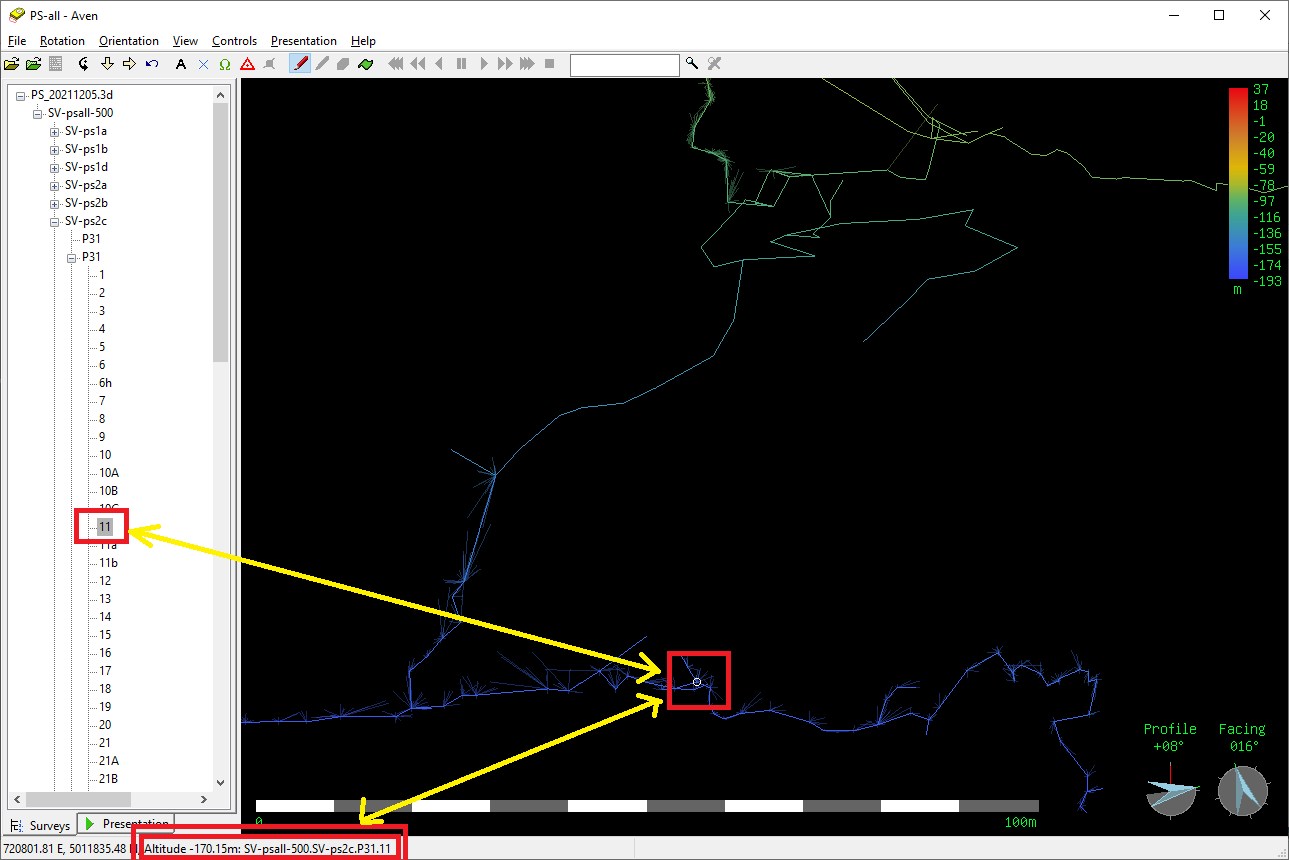

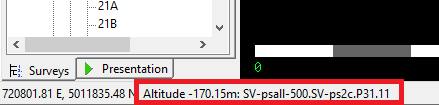

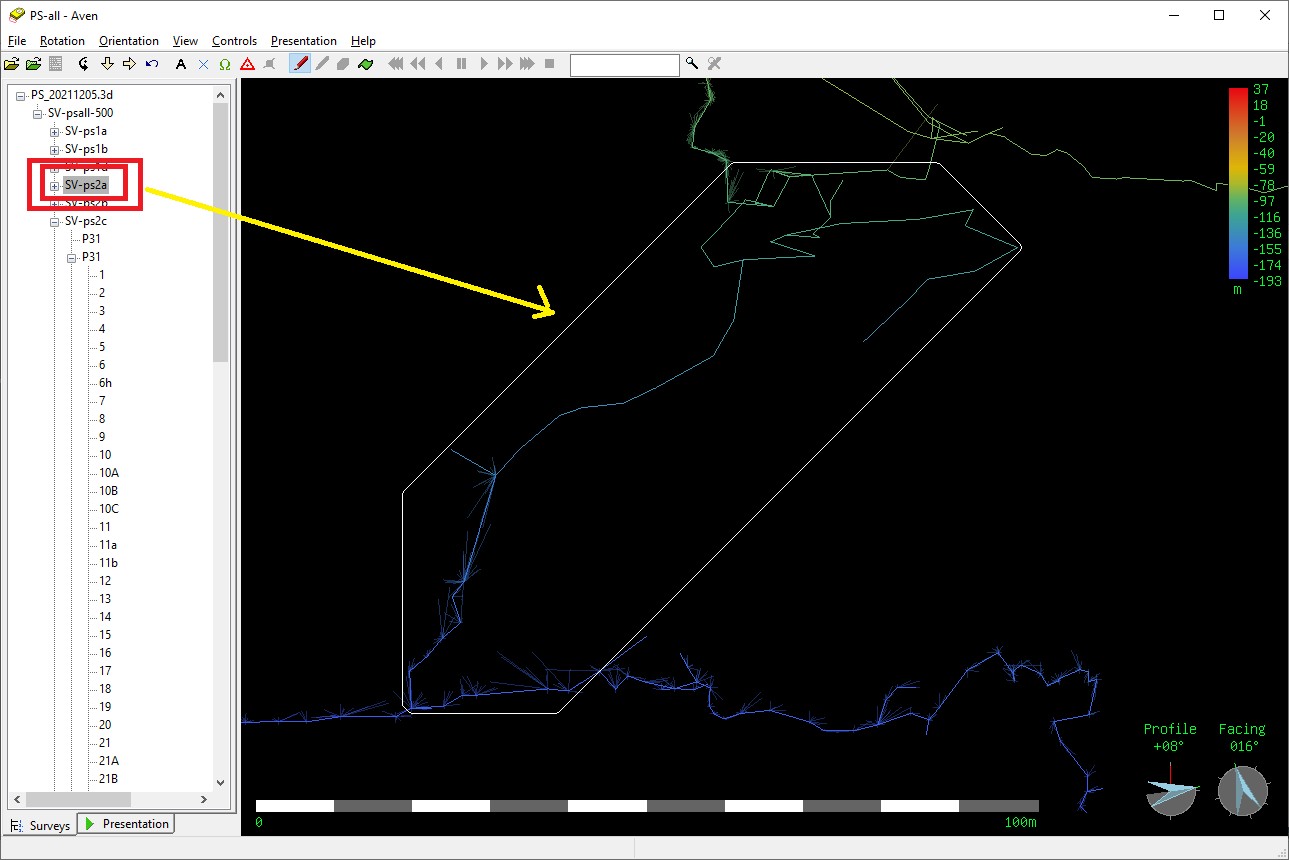

Prin plasarea cursorului pe o viza, va fi afisata in stanga jos numele vizei(statiei) si topografia de care apartine si adancimea in pestera (destul de util pentru ca in Loch este destul de greu de identificat o viza in modelul 3D). In lista din stanga modelului, prin plasarea cursorului peste intrarile din lista, pot fi identificate usor zonele cu topografii (apare un chenar in jurul lor) sau vizele (apar cu un cerc in modelul 3D).
Survex poate fi descarcat de la
https://survex.com/download.html
Aven se instaleaza odata cu Survex si fisierele .3d se asociaza si se deschid automat cu acesta.
